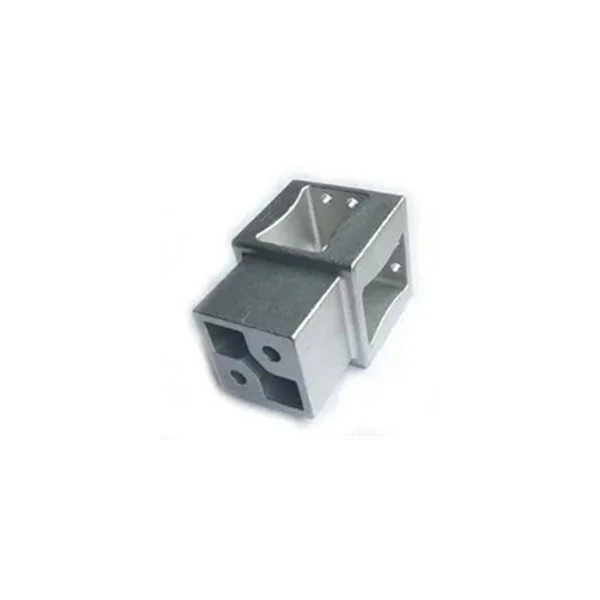

יציקת שעווה אבודה

שיטת השעווה האבודה או שיטת יציקת השעווה האבודה היא תהליך ייצור בסין העתיקה. בתקופה המודרנית זו עדיין השיטה המשמשת להוציא את הפרטים היפים ביותר של עבודת מתכת. לעתים קרובות קשה לייצר מוצרים כאלה בגלל העיצוב המסורבל. שיטת השעווה האבודה מאפשרת לכל מתכת לשחזר באופן מלא ונאמן את המראה של דגם השעווה שלה. לכן, שיטה זו עדיין נמצאת בשימוש נרחב בפיסול, עיבוד תכשיטים, רפואת שיניים ושיקום תעשייתי. שיטת השעווה האבודה היא מאוד תובענית ויקרה, אבל היא מתגמלת את בעל המלאכה ביופי ובמקוריות של המוצר המוגמר.

לאחר יותר מעשר שנים של משקעים, ל-Qinhuangdao Zhongwei Precision Machinery Co., Ltd. יש ניסיון ייצור עשיר ביציקה מדויקת של שעווה מזכוכית שאבדה, טכנולוגיית יציקה מדויקת של קצף, טכנולוגיית יציקה מדויקת של סיליקה סול וטכנולוגיית יציקת חול מעטפת. אנו מצפים מיצרנים מכל רחבי העולם להתייעץ ולנהל משא ומתן לעסקים.

תיאור מוצר

מצב בסיסי של יציקת שעווה אבודה

1. תקני יישום: החברה מיישמת בקפדנות את הסמכת ISO9001 & TS 16949.

2. תקני חומרי מוצר: ISO, GB, ASTM, SAE, ISO, EN, DIN, JIS, BS

3. תהליכים עיקריים: יציקת חול, יציקת השקעת סיליקה סול, יציקת השקעת זכוכית מים, יציקת קונכיות, שחרור, התזת חול, עיבוד שבבי, טיפול בחום, בדיקת דליפות, טיפול פני השטח וכו'.

4. חומרים זמינים:

ניתן להתאים אישית פלדת מנגן גבוהה, פלדת כרום גבוהה, פלדת ניקל גבוהה, פלדת פחמן, סגסוגת פלדה, נירוסטה, ברזל אפור, ברזל יצוק, פלדה יצוקה, אלומיניום יצוק, נחושת יצוק וכו' בהתאם לדרישות הלקוח.

יציקת שעווה אבודהתהליך

תהליך יציקת שעווה אבודה מתאים לא רק ליציקה מדויקת מסוגים וסגסוגות שונות, אלא גם מייצרת יציקות עם דיוק מימד ואיכות פני השטח גבוהים יותר משיטות יציקה מדויקות אחרות. יציקות שאינן קלות לעיבוד יכולות להיות יציקות על ידי יציקה מדויקת בהשקעה.

יציקת השקעה מפותחת על בסיס יציקת שעווה עתיקה. כציוויליזציה עתיקה, סין היא אחת המדינות שהשתמשו בטכנולוגיה זו קודם לכן. עוד במאות לפני הספירה, האנשים העובדים העתיקים של ארצנו יצרו את טכנולוגיית יציקת השעווה האבודה הזו, המשמשת ליציקה מדויקת עם דוגמאות עדינות שונות. והפעמונים והחצובות והכלים ומוצרים אחרים, כמו קברו של זנגהו יי בתקופת האביב והסתיו וכו'. בסיס הפסל של קברו של זנג הויי הוא מספר דרקונים שזורים זה בזה. הם מחוברים מקצה לקצה ומשתלבים למעלה ולמטה כדי ליצור תבנית דמוית מוריה רב-שכבתית החלולה באמצע. דגמים אלו קשים להפקה בטכניקות יציקה מדויקות רגילות, ושיטת השעווה האבודה משמשת לייצור דגמים אלו. תהליך היציקה המדויקת יכול לנצל את העובדה שלפרפין אין חוזק והוא קל לגילוף. עם כלים רגילים, אתה יכול לגלף את אותו חומר פרפין כמו צלחת הקבר של Zeng Houyi, ולאחר מכן להוסיף מערכת מזיגה, צבע, דה-ווקס, Pouring, אתה יכול לקבל את צלחת הקבר המעולה של Zeng Houyi.

היישום המעשי של שיטות יציקת השקעה מודרניות בייצור תעשייתי היה בשנות הארבעים. הפיתוח של מנועי סילון תעופה באותה תקופה הצריך ייצור של חלקי סגסוגת עמידים בחום בעלי צורות מורכבות, ממדים מדויקים ומשטחים חלקים, כגון להבים, אימפלרים וחרירים. מאחר שחומרי הסגסוגת העמידים לחום קשים לעיבוד והצורות של החלקים מורכבות, אי אפשר או קשה לייצר אותם בשיטות אחרות. לכן, יש צורך למצוא תהליך יציקה מדויק חדש, ולכן יציקת הדיוק של השעווה האבודה שנמסרה מימי קדם משמשת לעיון. שיפור הטכנולוגיה, שיטת יציקת ההשקעה המודרנית השיגה התפתחות חשובה על בסיס הטכנולוגיה העתיקה. לכן, התפתחות התעשייה האווירית קידמה את היישום של יציקת השקעה, והשיפור והשלמות המתמשכים של יציקת ההשקעה יצרו גם תנאים נוחים לתעשייה האווירית לשיפור נוסף בביצועיו.

ארצי החלה ליישם יציקת השקעה בייצור תעשייתי בשנות ה-50 וה-60. מאז, תהליך יציקה מדויקת מתקדמת זה פותח מאוד, ונמצא בשימוש נרחב בתעופה, כלי רכב, כלי מכונות, ספינות, מנועי בעירה פנימית, טורבינות גז, ציוד תקשורת, כלי נשק, ציוד רפואי וכלי חיתוך ותעשיות ייצור אחרות. ייצור אומנויות ואומנות.

מה שנקרא תהליך יציקת השקעה, במילים פשוטות, הוא שימוש בחומרים מתיכים (כגון שעווה או פלסטיק) לייצור מודלים מתיכים (המכונים מודלים להשקעה או מודלים), וליישם עליהם מספר שכבות של ציפוי חסיני מיוחד. לאחר התקשות ליצירת מעטפת תבנית אינטגרלית, ממיסים את התבנית מקליפת התבנית בעזרת אדים או מים חמים, לאחר מכן מניחים את מעטפת התבנית בארגז חול, ממלאים יציקת חול יבש סביבה, ולבסוף מניחים את התבנית בתוך תנור צלייה לצלייה בטמפרטורה גבוהה (לדוגמה, כאשר משתמשים בתבנית בעלת חוזק גבוה, ניתן לשרוף ישירות את התבנית לאחר פירוק התבנית ללא יציקה), לאחר שריפת התבנית או התבנית יוצקים לתוכה מתכת מותכת לקבלת יציקה .

הדיוק הממדים של יציקות השקעה הוא גבוה יחסית, ומגיע בדרך כלל ל-CT4-6 (CT10~13 ליציקת חול ו-CT5~7 ליציקה). כמובן שבשל התהליך המורכב של יציקת השקעה, ישנם גורמים רבים המשפיעים על דיוק הממדים של היציקות. לדוגמה, הצטמקות חומר התבנית, עיוות תבנית ההשקעה, שינוי ליניארי של המעטפת בתהליך החימום והקירור, קצב הצטמקות הסגסוגת ועיוות היציקה בתהליך ההתמצקות וכו'. אז למרות שהדיוק הממדים של יציקות השקעה רגילות הוא גבוה, עם זאת, העקביות שלה עדיין צריכה להשתפר (העקביות המימדית של יציקות באמצעות שעווה בטמפרטורה בינונית וגבוהה השתפרה בהרבה).

בעת לחיצה על תבנית ההשקעה נעשה שימוש בתבנית בעלת גימור משטח גבוה של החלל, כך שגם גימור פני השטח של תבנית ההשקעה גבוה יחסית. בנוסף, המעטפת עשויה מקלסר מיוחד עמיד בטמפרטורה גבוהה וצבע עקשן שהוכן מחומרים עקשנים, המצופה ותלוי על תבנית ההשקעה, ולמשטח הפנימי של החלל שנמצא במגע ישיר עם המתכת המותכת יש חלקות גבוהה. לכן, גימור פני השטח של יציקות השקעה גבוה מזה של יציקות דיוק כלליות, מגיע בדרך כלל ל-Ra.1.6~3.2μm.

יתרונות המוצר

היתרון הגדול ביותר של יציקת השקעה הוא שליציקות השקעה יש דיוק מימד וגימור משטח גבוה, כך שניתן לצמצם את עבודת העיבוד, אך ניתן להשאיר מעט קצבת עיבוד על החלקים עם דרישות גבוהות יותר, אפילו חלק מהיציקות נותרו רק קצבת השחזה והליטוש , וניתן להשתמש בו ללא עיבוד שבבי. ניתן לראות ששימוש בשיטת יציקת השקעה יכולה לחסוך הרבה ציוד מכונות וזמן עיבוד, ולחסוך מאוד בחומרי גלם מתכת.

יתרון נוסף של שיטת יציקת ההשקעה הוא בכך שהיא יכולה ליציקה מדויקת של יציקות מורכבות של סגסוגות שונות, במיוחד יציקות סגסוגת בטמפרטורה גבוהה. לדוגמה, ללהב של מנוע סילון יש קו מתאר יעיל וחלל פנימי לקירור, שכמעט ולא ניתן ליצור בעיבוד שבבי. ייצור על ידי תהליך יציקה השקעה יכול לא רק להשיג ייצור המוני, להבטיח את עקביות היציקות, אלא גם להימנע מריכוז הלחץ של קווי סכין שיוריים לאחר עיבוד.

תהליך שלאחר הליהוק

1. טיפול בחום: חישול, פחממה, מזג, מרווה, נורמליזציה, חישול פני השטח

2. ציוד עיבוד: CNC, WEDM, מחרטה, מכונת כרסום, מכונת קידוח, מטחנה וכו';

3. טיפול פני השטח: התזת אבקה, ציפוי כרום, צביעה, התזת חול, ציפוי ניקל, גלוון, השחרה, ליטוש, הכחול וכו'.

תבניות וגופי בדיקה

1. חיי שירות של עובש: בדרך כלל חצי קבוע. (חוץ מקצף שאבד).

2. זמן אספקת עובש: 10-25 ימים, (לפי מבנה המוצר וגודל המוצר).

3. כלי עבודה ותחזוקת עובש: Zhongwei אחראית על חלקים מדויקים.

בקרת איכות

1. בקרת איכות: שיעור הפגמים נמוך מ-0.1 אחוז .

2. דגימות והרצת ניסיון ייבדקו ב-100 אחוז במהלך הייצור ולפני המשלוח, בדיקת מדגם לייצור המוני לפי תקני ISDO או דרישות הלקוח

3. ציוד בדיקה: זיהוי פגמים, מנתח ספקטרום, מנתח תמונה מוזהבת, מכונת מדידה של שלוש קואורדינטות, ציוד לבדיקת קשיות, מכונת בדיקת מתיחה;

4. לספק שירות לאחר המכירה.

5. ניתן לאתר את האיכות.

יישום

יציקת שעווה אבודה נקראת כיום יציקת השקעה מדויקת. זהו תהליך יציקה מדויק עם מעט או ללא חיתוך. זוהי טכנולוגיית תהליך מעולה בתעשיית היציקה המדויקת. זה נמצא בשימוש נרחב. הוא לא מתאים רק למתכות בנקודת התכה גבוהה, שונות יציקה מדויקת של סגסוגות שונות, ודיוק הממד ואיכות פני השטח של היציקות המיוצרות גבוהות יותר מאלו של שיטות יציקה מדויקות אחרות, ואפילו המורכבות, העמידות בטמפרטורה גבוהה והקשה. לעבד יציקות שקשה ליציקה בשיטות אחרות של יציקה מדויקת. בארצי, יציקת השקעה מיושמת לייצור תעשייתי מאז שנות ה-50 וה-60. מאז, תהליך יציקה מדויקת מתקדמת זו השיג התפתחות אדירה, והוא שימש בתעופה, כלי רכב, מכונות, ספינות, מנועי בעירה פנימית, הוא נמצא בשימוש נרחב בתעשיות ייצור כגון טורבינות גז, ציוד טלקומוניקציה, נשק, ציוד רפואי. וסכינים, והוא משמש גם לייצור אומנויות ומלאכות כיום.
